捷克 INSET 磁彈式鋼索荷重張力計

捷克 INSET 磁彈式鋼索荷重張力計

MAGNETOELASTIC DYNAMOTER DYNAMAG

DynaMag 非接觸型鋼索荷重張力計可應用於混凝土結構、斜張橋與地錨預力鋼件的量測，混凝土結構之預力鋼件可視為 DynaMag 量測系統之感應器組件!

應用範圍 ( Areas of application )

地錨 ( ground anchors ) 。
預力樑與版 ( prestressed beams and plates ) 。
預力混凝土結構 ( prestressed concrete constructions )。
橋樑 ( bridges )。

DynaMag 功能

可控制鋼件安裝前後之張力品質與參數。
可控制鋼件施加預力過程之品質。
可控制預力結構在自然災害後之品質。
可執行長期監測。
- 結構物生命週期長期監測。
- 結構物關鍵部位長期監測。

DynaMag 限制

只可以量測磁性材料 ( ferromagnetic materials )。
新或未知材料必須進行實驗室校正。

DynaMag 優點

簡單與清楚原理 ( Simple and clear tenet )

採用物理原理之非接觸非破壞方法。
感應器與被測元件間無直接物理接觸。
可以直接量測包覆防腐蝕保護管預力鋼件之張力而不會損壞預力鋼件。
感應器與被測元件間之連結完全由磁場提供。

高準確性與長期可信度( High accuracy and long term reliability )

感應器不含可移動組件亦不受材料老化影響。
直接量測方法 ( Direct measuring method )
結構物預力鋼件為感應器之直接組件。
高阻抗感應器 ( High resistivity of sensors )
感應器防塵,防震,抗振,防水,防鹽水,抗水壓,防化學與輻射線污染。
感應器無限使用時間 ( Unlimited lifetime of sensors )
感應器生命週期超過標準結構物的生命週期。

DynaMag 組成

感應器 ( sensors )。
測讀器 ( readout box )。

感應器 ( Sensors ) 型號:DSCS

磁彈感應 ( Magnetoelastic ) 原理。
設計用以量測/監測結構物預力鋼件；如鋼絞線、鋼鍵與會鋼索等。
具有中空圓柱形狀以讓被測元件穿過。
可安裝在預力元件自由段;可埋入混凝土中；亦可為錨錠系統預力元件的一部份。
可以量測預力元件之全應力或量測預力鋼索個別鋼絞線之應力。
附有電子辦識器 ( electronic identifier ) 與準確溫度計可以量測感應器安裝位置區域之結構物溫度。
在惡劣工業環境下使用其他量測方法受限制或不可能時、其應力量測解析度可小1 Mpa 。

技術參數:

Internal diameter	Length/external diameter Range of measurement	Range of measurement
20 mm	121 mm / 35mm	Max. 300 kN
28 mm	182 mm / 45.5 mm	Max. 600 kN
33 mm	182 mm / 54 mm	Max. 800 kN
40 mm	220 mm / 63.5 mm	Max. 1200 kN
50 mm	220 mm / 76.1 mm	Max. 1900 kN
65 mm	260 mm / 88.9 mm	Max. 3300 kN
80 mm	260 mm /108 mm	Max. 500 kN

攜帶型測讀器 ( Portable Readout box ) 型號 : NT801

攜帶型測讀器可由感應器直接收集量測資料。
可量測預力元件直徑: 5 mm ~ 240 mm 。
電源供應: 24V 蓄電池或 AC 電源。
附RS232介面，可與攜帶型電腦連接以收集記錄資料並做分析。
量測範圍 : 10 mWb 。
解析度 : 1 μmb 。

尺寸重量 : 350X300X250 mm、5 kg 。

固定站自動化偵測系統 ( Stationary Measurement System ) 型號: NT800+MPX804R

模組化量測系統，包含 NT800 測讀器與 MPX804R 多工器 ( multiplexer )，每個多工器可連接4個 DSCS 感應器。
量測系統設計為結構物長期監測，如: 斜張橋 ( cable-stayed bridges )、屋頂、樑等；可成為複合式橋梁監測系統之一部分。

技術參數:

量測頻率:10秒/每個感應器。
AC電源供應。
附RS232、RS485 可供量測電腦連接。
量測範圍 : 10 mWb 。
解析度 : 1 μmb。
尺寸( NT800 ) : 245*112*112 mm 。
尺寸 ( MPX804R ) : 245*62*112 mm 。
重量 ( 每一組件 ): 約 400 公克。

地錨磁彈式鋼索荷重張力計影片

參考案例 ( References )

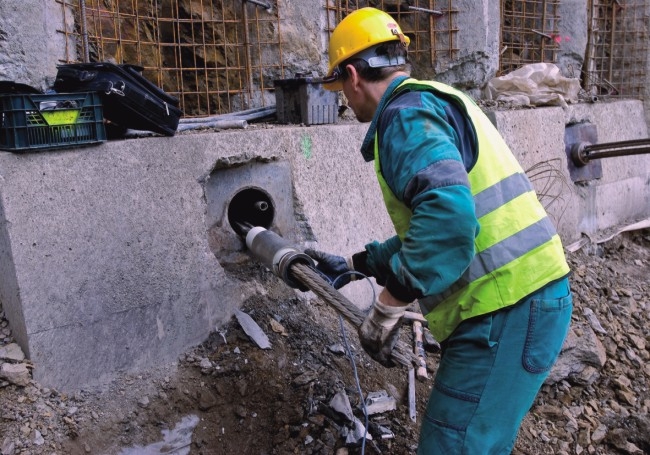

The most extensive present DynaMag application realised by INSET company in sensors installation and stress measurement on ground ancors within a geotechnical monitoring of structures of newly build city circle round at Prague ( tunnel Blanka ) and tunnel Turecký vrch nearby Nové Mesto nad Váhom.
