地球物理 / 地球化學探測試驗監測儀器

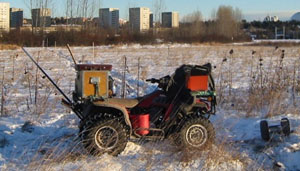

Terraloc 是堅固完全的震測儀，只要加上地音計、電纜線與電源即可搜集您所需要的震測資料。

Terraloc 裝在堅固印模壓鑄的鋁製外箱裡，可容許大部份嚴厲環境高執行力與可靠度的需求，無論下雨、高熱、灰塵、冰雹或下雪都不用擔心， Terraloc 可以在任何地方任何時間操作。

震測儀是使用在土木工程和基礎設施工作來判定地球表面的性質，包含岩床深度、岩床質量、土壤穩定性研究、發現裂縫和弱帶以及地質測量。

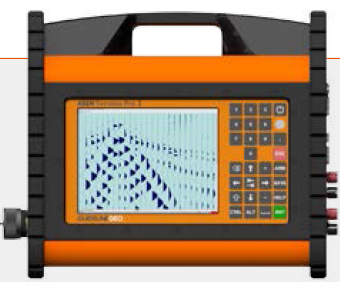

ABEM Terraloc Pro 2的三種不同配置可用，具有12、24和48個頻道。如果需要更多頻道，則可以互連多個元件。 ABEM Terraloc Pro 2 可與所有任何震測配件配對，允許完全客製的解決方案，以滿足每一個需要。

安全包裝只附一開孔讓 Terraloc 震測儀符合 IP66 保護標準。經過一天現場使用後，充滿砂礫泥土，以水管下沖 Terraloc 震測儀即可搬上車或辦公室，即刻可以作資料後處理與列印。

Terraloc 震測儀主要特徵除了可靠度與現場使用價值外，其高功能震測儀的優點如下：

• 取樣頻率範圍廣，從 25 μs~2 ms ( 快速足以作跨孔調查 )
• 記錄長度： 3.2 ms~32.7s ( 可作 Moho Studies)
• 現場地音計 ( geophone ) 與電纜線測試 - 加強現場 QC
• 即時雜訊監測與顯示 ( 條形或淺瀑布圖 )- 最佳量測
• 多或單軌跡檢視模式廣泛選擇 - 快速詳細分析
• 頻譜分析 - 容許你檢查那裡需要設濾波
• 折射速度指示 - 快速檢測所發現的標的物
• 其他更多優點，請參考原廠型錄。

現場與辦公室最佳利用

檢查震測儀面板的配置一 Terraloc Pro 2之設計為現場使用，可用少數鍵盤即可控制資料擷取，可連接外部鍵盤與滑鼠Windows XP 處理高階資料。

震測儀面板背後有一完整的接頭，接頭為防水密封另附防塵蓋，不使用時可作進一步保護。

若現場操作不允許你在辦公室作資料後處理，則可用震測儀高功能的 PC 在現場執行資料軟體，任何可在 Windows XP 執行的軟體均可安裝使用。 ABEM 跟一些地球物理資料處理軟體供應商簽有合約，可提供你適用的軟體。

您忠實的伙伴 - 無論您的工作地點在哪裡

無論何時您想去調查大地的力學性質，震測是一種非常有用的工具，震測使用範圍從微震 ( micro-seismic ) 調查混凝土結構的完整性到量測地殼的性質與厚度。 Terraloc 之設計包含全部範圍惟集中在近表面 (Near Surface Geophysics) 之地球物理調查。

近表面 ( NSG ) 包含地球最上層，可考慮為淺層配合深層調查，不過，必須注意 NSG 近表面調查大部需要較多的設備， Terraloc 必須準備好隨時待命無論使用者想去哪施作。

Terraloc Pro 2 可使用所有的感應器與能量震源

Terraloc 可接收所有型式震測感應器的輸入，選擇您需要的地音計頻率， Terraloc 將依您的需求產生地音計測試並記錄在您的報告，若您使用於鑽孔或濕區、淺層或深層，則可選用壓力感應式的轉換器。

今日震測工作使用不同的能量震源， Terroloc 可接收廣泛範圍的啟動 ( trigger ) 與類比訊號，即從正常地音計或 ABEM 的啟動線圈(trigger coil) 、接觸閉合或開張與轉換器邏輯。 TTL 為手提式振動器用，大部份海洋能量震源如 sparkers 與 boomers 亦需要一個 TTL 接頭。

TOP

地電阻剖面影像探測系統 (Terrameter LS LUND Imaging System)

現已發展到最新第二代Terrameter LS2 LUND Imaging System，第二代具有以下優點：

• 具有雙CPU與雙RAM功能，能夠更快速處理與傳輸資料。
• 儲存容量比第一代多，增加一倍到16G，可透過USB與micro SD卡將資料移出。
• 能夠連接Wi-Fi，透過遠端連線控制儀器，或未來進行其他應用。
• 內建3G/GPRS modem，未來可進行其他應用。
• 具有GPS/GLONASS雙系統定位，能使位置更加精準。
• 自動化Roll-along功能，可作1D、2D、3D與4D量測。
• IP可達100%佔空比，獲得更多資訊。

本系統最適用於基礎結構計劃與環境工程研究。
內建品質控制與操作者回饋 (feedback)。
可支援任何量測電探阻棒之排列。

( 包含 Wenner、Schlumberger、gradient、dipole-dipole 、 pole-dipole 、 pole-pole 、 Square array 與 borehole) ，透過使用者定義之電纜線說明與 protocol files)
自動化 roll-along 功能，可作 2D 與 3D 量測。
使用速度最佳化軟體 ( 特別在 12頻道時 ) 量測生產率最高。
軟體功能：資料傳送 ( 儀器至電腦 ) 、 protocol 產生軟體、檔案轉換軟體與擬斷面繪圖 Pseudosection plottin。

地電阻影像 (Electrical Imaging)

地電阻影像近年來已成為地下結構與環境研究主要的量測方法。

淺層高解析度量測。
自動化資料擷取可節省成本。
透過至少 2D 量測資料可涵蓋較廣範圍。
輸出型式可簡單詮釋。

ABEM Terrameter LS LUND 影像系統係與瑞典 LUND 大學工程地質系合作開發，提供快速、準確與自動化地電阻 2D 與 3D 剖面影像，全部資料處理過程都是自動完成，包含資料擷取、資料處理、資料詮釋與結果展現。

LUND 影像系統主要特徵：

整合性 Roll-along 功能。
自動化電極探棒接觸試驗。
可選項量測 IP。

系統組成：

Terrameter LS (4、8 或 12 頻道 ) 地電阻與感應極性 ( IP ) 量測儀加整合性電腦可全控資料擷取、資料處理與資料儲存，內建發射器最大± 600V (1200V peak-to-peak) 與 2500mA 輸出， 12VDC 電源供應。
Terrameter LS 地電儀裝置在堅固防水 (IP66) 外箱內，適用於惡劣現場環境。
現場量測電纜線組包含電極探棒與跳線器 (cable jumper) ，高度延展性多心電纜線兩端附軍規接頭。
方便好用資料擷取與展現操作軟體可作標準排列或使用者定義排列(user defined array)。
2D 地電阻影像與大地工程資料。

本系統最大優點是可以產生地下各種不同性質之連續影像，地電阻影像可用以鑽探與最佳取樣位置之詳細調查規劃基礎，並作為地下模型 (underground model) 之依據。

應用範圍 :

地下水資源管理與弱點評估。
污染地層與地下水測繪與監測。
大地工程先期探測。
地質測繪。
自然資源測繪與探測。
地熱探測。
海床湖庫底層測繪。
冰凍與永凍層地層測繪。
考古。

地電阻影像量測是一個很好的方法，甚至在接近電力線與鐵路時亦可得到良好的結果。不過，干擾亦可能從地下金屬管線與其他導電性物體產生。本法非常適用於長期監測，一系列在不同時間所作的量測可得到地下含水量與污染物移動的變化以及壩堤滲水的追蹤。

自動資料擷取系統允許現場人員在量測時可作一些輔助調查 (如水準測量、 GPS 衛星定位 ) ，不過 Terrameter LS 地電儀系統提供非常快速的生產量，因此，在標準地電阻影像量測時主要的限制是工作人員的步伐速度而不是儀器本身。

地電阻剖面影像探測系統(Terrameter LUND Imaging System)

Terrameter LS 影像系統可以架構成 4、8 或 12 頻道系統，下列為幾種組成架構 :

4 頻道系統Terrameter LS LUND 影像系統 :
- Terrameter LS 4 頻道地電儀系統: 1 台
- 5 m 電極間距 LUND 纜線組 : 1 套
- 鋼製電極 : 75 支
8 頻道系統Terrameter LS LUND 影像系統 :
- Terrameter LS 8 頻道地電儀系統: 1 台
- 5 m 電極間距 LUND 纜線組 : 1 套
- 鋼製電極 : 75 支
12 頻道系統Terrameter LS LUND 影像系統 :
- Terrameter LS 12 頻道地電儀系統: 1 台
- 5 m 電極間距 LUND 纜線組 : 1 套
- 鋼製電極 : 75 支

標準現場 LUND 纜線組 (Standard Field Cables)

2 m 電極間距 LUND 纜線組，包含 :
- 4 條電極纜線組，每條附21 個電極連接頭(take-outs)，電極間距 2 m，長度 50 m，附捲線器，4 條全長約 200 m。
- 2 只纜線接頭 (Cable joint)。
- 75 只纜線至電極跳線 (jumper)。
- 2 個電極纜線組木箱，每個木箱安裝 2 條電極纜線組含捲線器。
5 m 電極間距 LUND 纜線組，包含 :
- 4 條電極纜線組，每條附21 個電極連接頭(take-outs) ，電極間距 5 m，長度 110 m，附捲線器，4 條全長約 440 m。
- 2 只纜線接頭( Cable joint)。
- 75 只纜線至電極跳線 (jumper)。
- 2 個電極纜線組木箱，每個木箱安裝 2 條電極纜線組含捲線器。
10 m 電極間距 LUND 纜線組，包含 :
- 4 條電極纜線組，每條附21 個電極連接頭(take-outs) ，電極間距 10 m，長度 210 m，附捲線器，4 條全長約 840 m。
- 2 只纜線接頭 (Cable joint)。
- 75 只纜線至電極跳線 (jumper)。
- 2 個電極纜線組木箱，每個木箱安裝 2 條電極纜線組含捲線器。
20 m 電極間距 LUND 纜線組，包含 :
- 4 條電極纜線組，每條附21 個電極連接頭(take-outs) ，電極間距 20 m，長度 410 m，附捲線器，4 條全長約 1640 m。
- 2 只纜線接頭(Cable joint)。
- 75 只纜線至電極跳線(jumper)。
- 2 個電極纜線組木箱，每個木箱安裝 2 條電極纜線組含捲線器。

海陸兩用電極纜線組

海陸兩用電極纜線組可適用於跨河，潮間帶或濕地，電極連接頭 ( take-outs ) 附 316SS 不鏽鋼防水保護套，可提供與水良好的接觸面，適用水深達 160 m。

2D resistivity image with geotechnical information. Note the good correlation between low resistivity areas and clay

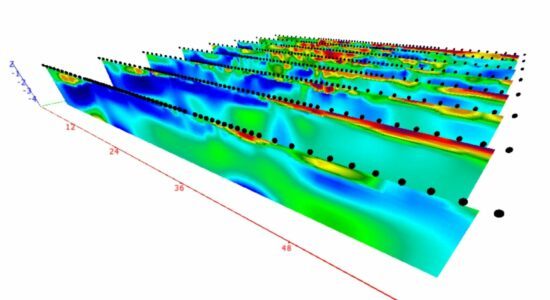

3D resistivity model outlining a buried sludge deposit and migration of contaminants towards depth

On-screen pseudo section of imaging profile enables instant quality control during field operations

Principle of roll-along using the Terrameter LS and 4x21 LUND cable system

The Terrameter LS system can be expanded using optional relay switches (ES10-64), each adding up to 64 electrodes to the array.

TOP

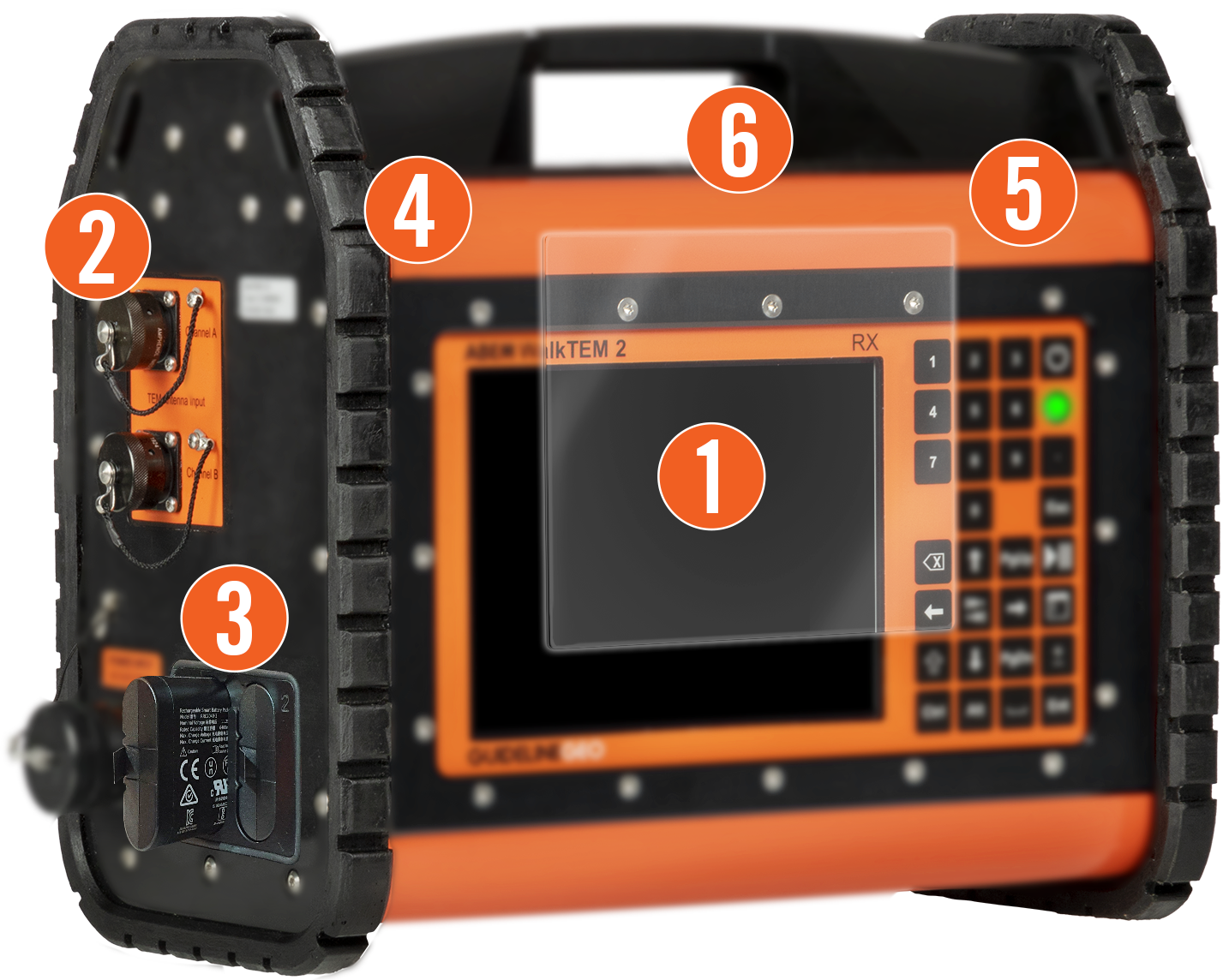

暫態電磁波探測系統 (ABEM WalkTEM)
	ABEM WalkTEM採用暫態電磁(Transient Electromagnetic, TEM)的方法，確定土壤的地下導電率量測土壤性質。由於不需要電流接地，因此可以在高電阻率的表面區域以及被冰或暴露的岩石覆蓋的區域中收集數據。憑藉其獨特的採集技術，ABEM WalkTEM可以覆蓋深層和更多近地表數據，在進行測量後的一分鐘內就可以生成電阻率層模型。應用包括地下水和礦物勘探和環境調查。現在有一個新的增強選項甚至更深的探測。
	重要特性 • 透過高頻RC-5的接收器線圈和低頻的RC-200接收器線圈同時收集數據。 • 高頻 RC-5 接收器線圈： 450 KHz；低頻 RC-200 接收器線圈： 100 KHz。 • 可繞式發射器線圈範圍：20mx20m、40mx40m、10mx100m、200mx200m。 • 能夠快速的布置以及收集資料。 • 支援分段的接收器線圈，能夠接收比傳統設置大25倍的訊號雜訊比。 • 高解析度彩色液晶顯示器，允許電腦進行數據處理。 • 連接到外部發射器環路和一個單或雙接收器線圈。 • 20個頻道的GPS接收器和有線/無線網絡接口。 • 高性能、穩定性和靈活性。 • 整合型系統組件。 • 雙輸入通道使用雙天線同時工作。應用範圍 • 地下水勘探。 • 地質測繪。 • 鹽度研究。 • 礦物勘探。
	TOP

智慧型振動噪音量測記錄系統 (VIBRALOC-The Intelligent Vibration Monitor)

• 堅固耐用 - 可放入口袋

• 無法超越的最佳量測特性

• 模組架構符合未來發展

• 2 個標準鹼性 D 電池提供現場 3 周的電源

• 銀幕選單操作簡單

• 固態鋁製外箱可支持多種使用環境

規格：

• 頻道： 3 個地音計， 1 個噪音計。
• 感應器： 3 個內建地音計， 1 個耐候型麥克風。
• 頻率範圍： 2~250 Hz。
• 記錄長度：偵錯： 2 秒，當訊號出現時自動擴充至 10 秒。
• 使用者可選： 1 、 2 、 4 、 8 、 16 、 32 、 64 秒。
• 預先啟動： 10% 登記長度達 4 秒記錄長度，較長記錄時 0.5 秒。
• 取樣頻率： 1000 、 2000 或 4000 Hz。
• 量測範圍：± 250 mm/s。
• 解析度： 0.02 mm/s (31 mm/s時) 、0.1 mm/s (250 mm/s時)。
• 啟動水準：使用者選擇。
• 記憶容量： 800 事件@1 秒記錄長度與 1000 Hz。
• 電源供應：內部： 2 個鹼性 LR 電池 ( 可更換 )，外部： 2.2~3.3VDC( 選項 )。
• 內部電源壽命： 2~3 週 @20 ℃。
• 重量 / 尺寸： 1.75kg ， 178 × 86 × 67mm (L × W × H)。
• 顯示幕： 4 × 20 個字。
• 鍵盤： 5 個鍵。
• 接頭： 1 個 RS232 通訊與外電池， 1 個外接噪音麥克風。
• 標準軟體： VIBRALOC REMOTE ：遠端控制與轉檔，UVSZ ：事件檔案時間域分析 ( △ /t 、振幅、 ZX 頻率 )。
• 選項軟體： UVSZ ANALYSIS ：事件檔案時間域與頻率域分析 ( 濾波、積分 / 微分、 FFT 與 resultant)。

TOP

多頻道震測儀 (Multi-Channel Seismograph RAS-24 )

• 12 或 24 頻道
• 24 bit Delta-Sigma A/D 轉換
• 動態範圍： 117db @2ms
• 可連接 10 個 RAS-24(240 頻道 )
• 3D on up to ten lines
• 自動系統執行測試
• 雜訊減低訊號加強
• Windows 98 直覺操作
• 適合任何筆記型電腦
• 重量輕： 5kg
• 使用標準 12 頻道 spread cable

RAS-24 為分散式 ( distributed ) 多頻道震測儀，應用於成本低、攜帶性高與簡易操作之小型折射 / 反射震測。 RAS-24 提供 24 頻道 ( 或 12 頻道 ) 高執行力 24 bit A/D 轉換功能，高功能軟體提供廣泛的應用。 RAS-24 可以 24 頻道增加至 240 個頻道作 2D 與 3D 的量測。應用包含：油、氣、礦物調查、地下水調查、場址調查、斷層調查、岩盤深度調查、 VSP 與 Tomography 與大地工程調查。無論要作折射震測調查岩盤深度或淺層油氣反射震測， RAS-24 均提供良好及便宜的執行效果。

操作簡單

WINDOWS 95/98 系統操作簡單易學，利用按鈕、滾軸與單鍵指令作一般應用， RAS-24 使用者介面可直接進行重要系統功能。選擇所需執行的量測方式 - 折射、 2D 反射、 3D 與 RAS-24 架構，當回辦公室後，可用現場使用之同一軟體進行檢視觀測資料，選取並列印結果。

擴充性

RAS-24 為分散式震測系統，提供獨特彈性組合為其他廠牌的震測儀無法達到的功能。連接一組 RAS-24 至攜帶型電腦就組成一套攜帶型 24 頻道 ( 或 12 頻道 ) 的折射震測儀，連接 10 組 RAS-24 就組成 240 頻道、 2D 反射震測儀，重新排列這 10 組 RAS-24 可得到 10 條測線，每條 24 頻道的 3D 震測系統，而不需增加任何特別軟體。

應用範圍

• 油氣探測
• 礦物調查
• 大地調查
• 工程地質
• 地下水調查
• VSP 與 Tomography
• 岩盤深度調查
• 場址補救調查
• 表面波分析
• 斷層調查
• Rippability 調查
• 教學與研究

重要特性

• 可擴充 24 頻道單元，只要加上另一個 RAS-24 ，系統即可自動知道。
• 不需 roll switch 作 reflection shooting ， Roll 由系統軟體控制。
• 不需要笨重與昂貴的 CDP Cable ，利用 12 頻道展開電纜線 (spread cable) 可組成各種不同架構。
• 整合 3D 操作， RAS-24 系統軟體處理每一測線均當作獨立實體。
• 所有測試功能均由 RAS-24 系統軟體由操作者在攜帶型電腦內建控制。
• 由於 RAS-24 擷取單元與控制器 ( 攜帶型電腦 ) 是分開的，所以控制器可以簡單快速的升級。

24 頻道配置圖

48 頻道配置圖

詳細規格

Number of Channels:	12 or 24 per RAS module, up to 240 channels per system (10 modules)
Sample Intervals:	0.125, 0.25, 0.5, 1, 2 and 4 ms
Record Length:	4 ms - 64 sec, 2 ms - 32 sec, 1 ms - 16 sec, 5 ms - 8 sec,.25 ms - 4 sec, .125 ms - 2 sec
Multiline Operation:	10 lines
CDP Operation:	2D: Automatic or manual roll of entire spread 3D: Managed by RAS-24 script editor
Stacking:	Vertical stack
Cable:	One 12 takeout cable for 12 channel system. Two for 24 channel system
Laptop to RAS Interval:	1200ft maximum 3 pair wire
RAS to RAS Interval:	5000ft maximum 2 pair wire
Recording Format:	SEG-2, SEG-D 8038, SEG-D 8058

A/D Resolution:	24 bits using Delta-Sigma A/D converters - one per channel
Preamp Gain (PG):	12db, 24db, 36db or 48db, remotely selectable
Frequency Response:	.125 ms: 2 - 3300Hz, .25 ms: 2 - 1650 Hz, .5 ms: 2 - 825 Hz, 1 ms: 2 - 412 Hz, 2 ms: 2 - 206 Hz, 4 ms: 2 - 103 Hz
Dynamic Range:	112db @ 2 ms PG=36db, 117db @ 2 ms PG=12db (typ)
Distortion (THD):	.005% at 25 Hz, 2 ms sample interval (typ)
Crosstalk:	Greater than 90db
CMR:	Greater than 90db @ 60 Hz
Max Input Signal:	880 mVRMS @ 12db, 55 mVRMS @ 36db
Input Noise:	.21 mVRMS @ 2ms PG=36db, 1.6 mVRMS @ 2ms PG=12db (typ)
Anti-Alias Filters:	4 ms 103 Hz, 2 ms 206 Hz, 1 ms 412 Hz, .5 ms 825 Hz, .25ms 1650 Hz, .125ms 3300 Hz
Test Oscillator:	10, 25, 50, 60, 100, 125, 200, 250 Hz Amplitude adjustable in 10 mV steps
Instrument Tests:	Internal digital tests, battery voltage, internal voltage, crosstalk, amplifier pulse, CMR, amplifier noise, dynamic range, gain & phase similarity, system timing, communications, trigger verification
Line Tests:	Geophone pulse, geophone similarity, geophone resistance, cable leakage
Connectors:	Two 27-pin NK-27-21C connectors for geophone spread cable, 3-pin Bendix for trigger, two 6-pin Bendix for data, 3-pin Cannon for power
Power:	12 volts nominal. Standby: 60ma / Acquisition:12 Chs: 1A, 24 Chs: 2A
Physical:	27 x 34 x 15 cm, 5 kg
Operating Temp:	-30 to 70°C

TOP

孔內地電阻探測儀(TERRAMETER SASLOG)
	SASLOG 200 、 300 & 500 井測系統規格 • 電纜線長度： 200 、 300 或 500m ( 其他長度可選擇 ) • 電纜線每公尺一個記號 • 探測器 ( sonde ) 直徑： 40mm • 重量： 16kg (200m) 、 22kg (300m) • 尺寸： 320 × 750 × 220 mm(W × L × H) 量測模式 • 16 英吋 short normal resistivity and induced polarisation • 64 英吋 long normal resistivity and induced polarisation • 18 英呎 lateral resistivity and induced polarisation • 其他參數：流體電阻、 SP 、溫度、水位
一個含水的鑽孔在調查場址，利用地球物理井測工具可以讓表面探測數據得到較高的準確度。 SASLOG 連接至 Terrameter 1000 或 4000 或 Terrameter LS 地電儀系統可轉換成地電阻與感應極性 (IP) 的井測系統。除外，亦可得量測溫度與自承電位 (SP) 與瞭解地下水位位置。 SASLOG 設計成背包式以增加其機動性。 SASLOG 量測電纜線附有固定電極探棒，而在底部有一探測器附感應器以量測其他參數。電纜線每公尺一個記號以人工放入孔內，每一深度以 Terraneter 按鈕測讀，資料儲存在 Terraneter 的記憶體內作為電腦後續處理與以軟體 ( 如 Rockware LogPlot 軟體 ) 繪圖。
TOP

極低頻電磁波探測儀(WADI-VLF EM)(WADI可探測地下含水層與礦物)
	VLF 原理 WADI 利用遠方無線電發射器的極低頻 ( VLF ) 頻寬產生之電磁場之電磁分量，地表上或地下導電結構 ( 甚至有很厚的覆蓋層 ) 局部影嚮發射無線電訊號之電磁場方向與強度， WADI 量測無線電訊號之變位並顯示在顯示幕上。當施測者通過經過導電性結構時， WADI 會在正常直線上顯示一個峰值 (peak) ，然後按下一個鍵， WADI 將可指示導電區域之深度與傾角 (tip) ， WADI 大約可探測 50~60m 深度，內建資料儲存達 4000 個測站。
WADI 可尋找地下岩石破裂帶與空洞中之水量，可讓鑽探者可以選擇最可能之水井，亦可反應地下高導電的異常物，如特定岩體、電纜線、金屬管線、廢棄掩埋物、黏土沉孔與孔泂。

TOP

振動監測記錄系統(UVS 600 Vibration Monitor)
	當你需要長時間惡劣環境下遠端可靠地記錄一個分量的質點最大速度 ( Peak Particle Velocity ) 、加速度與位移時， ABEM UVS 600 是您最佳的選擇。研究顯示爆破振動量測設備的四個主要需求為： • 現場可靠性 • 使用簡單 • 大量資料儲存容量 • 長時間電池壽命只要連接 UVS 600 與 UVS 遠端控制系統至一條電話線或 GSM 行動電話系統，即可由辦公室控制一或數個振動監測器 ( 若在野外，可用攜帶型電腦控制 ) 。簡單架設與簡單操作 UV600 每 2 分鐘量測振動參數，並將量測值儲存在 32 天容量記憶體內，無論是量測進行中或停止均可選擇任何儲存資料在 LCD 銀幕展現。內含 2 只 1.5V 鹼性電池保証最少提供 2 個月連續操作，高容量電池確保得到可靠正確的讀值，另附額外保護記憶體與實時時鐘之備援電池。記錄輸出可從各種印表機列印 • Canon BJC-80 噴墨印表機 • UVS Serial-parallel 轉換器可接多種印表機直接下載至電腦利用 UVS Remote Demo & Null Modem 程式可以全部下載記憶內容至桌上型或攜帶型電腦，如此可以在現場做詳細的振動分析而不浪費時間。亦可用一般電話線或 GSM 電話線與完全 UVS 遠端控制系統從 UVS600 下載資料。
